Модульная котельная

Технические характеристики

Общая тепловая мощность котельной, МВт

4,05 | 4,48 | 5,1 | 5,4 | 6,0 | 6,8 | 6,9 | 8,4 | 8,7 | 10,0 | 10,5

Количество котлов

3 | 4 | 3 | 4 | 3 | 4 | 3 | 2 | 3 | 2 | 3

Тепловая мощность одного котла

1,35 | 1,12 | 1,7 | 1,35 | 2,0 | 1,7 | 2,3 | 4,2 | 2,9 | 5,0 | 3,5

Производитель котлов

Valdex / Viessmann

Параметры теплоносителей

Давление в подающей магистрали отопления, бар

5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5

Температура теплоносителя в подающей магистрали, °С

95/105 | 95/105/115

Давление в обратной магистрали отопления, бар

3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3

Температура теплоносителя в обратной магистрали, °С

70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70

Давление в подающей магистрали ГВС, бар

5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5

Температура подающей магистрали ГВС, °С

60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60

Температура обратной магистрали ГВС, °С

40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40

Параметры топлива

Основное топливо

Газ

Резервное/аварийное топливо

Дизель

Расход природного газа, нм3/ч

473,1 | 523,4 | 595,8 | 630,9 | 701,0 | 794,4 | 806,1 | 981,3 | 1016,4 | 1168,3 | 1226,7

Расход дизельного топлива л/ч

442,5 | 489,2 | 556,9 | 589,7 | 655,2 | 742,5 | 753,5 | 917,3 | 950,0 | 1092,0 | 1146,6

Габаритные размеры

Длина* (a), мм

6000 | 6000 | 7000 | 6000 | 7000 | 7000 | 8000 | 9000 | 8000 | 9000 | 9000

Ширина* (b), мм

7850 | 10800 | 8850 | 10800 | 8850 | 11800 | 7850 | 6400 | 7850 | 6400 | 8850

Высота (c), мм

3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3500 | 3500 | 3500

Прочие параметры

Высота дымовой трубы, м

7-61

Климатическое исполнение

У1 или УХЛ по ГОСТ 15150-69

Срок службы , не менее лет

Общая тепловая мощность котельной, МВт

12,0 | 12,6 | 14,0 | 15,0 | 16,8 | 18,0 | 20,0 | 24,0 | 30,0 | 36,0

Количество котлов

2 | 3 | 4 | 3 | 4 | 3 | 4 | 4 | 5 | 6

Тепловая мощность одного котла

6 | 4,2 | 3,5 | 5 | 4,2 | 6,0 | 5 | 6,0 | 6,0 | 6,0

Производитель котлов

Valdex / Viessmann

Параметры теплоносителей

5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5

Давление в подающей магистрали отопления, бар

95/105/115

Температура теплоносителя в подающей магистрали, °С

3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3

Давление в обратной магистрали отопления, бар

70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70

Температура теплоносителя в обратной магистрали, °С

5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5

Давление в подающей магистрали ГВС, бар

60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60

Температура подающей магистрали ГВС, °С

40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40

Параметры топлива

Основное топливо

Газ

Резервное/аварийное топливо

Дизель

Расход природного газа, нм3/ч

1401,9 | 1472,0 | 1635,6 | 1752,4 | 1962,7 | 2102,9 | 2336,5 | 2803,8 | 3504,8 | 4205,8

Расход дизельного топлива л/ч

1310,4 | 1375,9 | 1528,8 | 1638,0 | 1834,5 | 1965,6 | 2183,9 | 2620,7 | 3275,9 | 3931,1

Габаритные размеры

Длина* (a), мм

9000 | 9000 | 9000 | 9000 | 9000 | 10000 | 10000 | 10000 | 10000 | 10000

Ширина* (b), мм

6400 | 9350 | 11800 | 9350 | 12800 | 9350 | 12800 | 12800 | 15750 | 19200

Высота (c), мм

3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500

Прочие параметры

Высота дымовой трубы, м

7-61

Климатическое исполнение

У1 или УХЛ по ГОСТ 15150-69

Срок службы , не менее лет

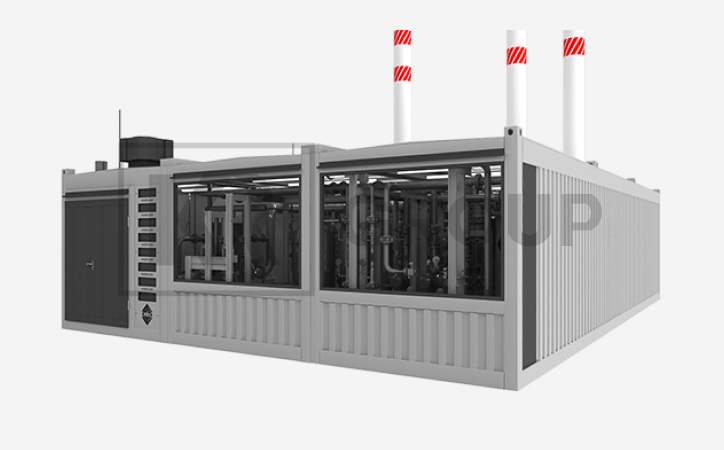

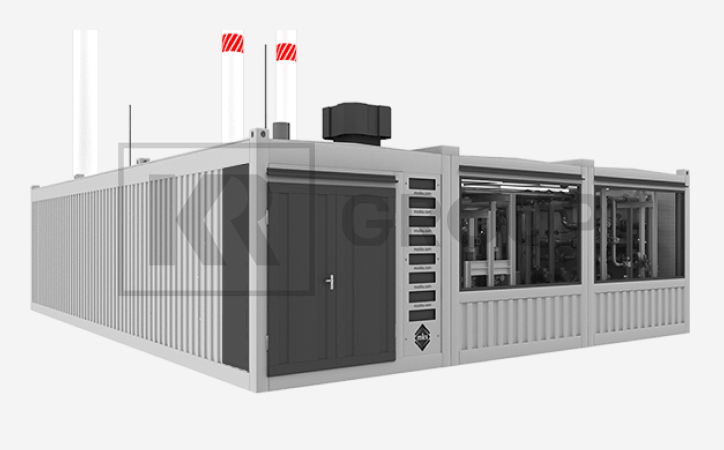

ALFA 300 – это серия водогрейных контейнерных котельных с однообъемным котельным залом, имеющая в своем составе от трех до шести жаротрубных водогрейных котла.

Вспомогательное оборудование, такое как ИТП, емкости топливохранилища и др., могут быть установлены как внутри общего котельного зала, так и в дополнительных модулях с отдельным входом.

Реализованные проекты

Смотреть все

Особая экономическая зона промышленно производственного типа «Алабуга»

ОЭЗ ППТ «Алабуга», г. Елабуга, 2018

Проектное решение:

Блочно-модульная котельная

Основное оборудование

Котлы – Viessmann
Горелки – CIB UNIGAS /ELCO

Объем работ:

Строительство
Монтажные работы
Пусконаладочные работы

Мощность cуммарно:

4 и 40,5 МВт

Жилой комплекс «Весна»

ООО «УнистройДом», г. Казань, 2016

Проектное решение:

Блочно-модульная котельная

Основное оборудование:

Котлы - BOSCH
Горелки - CIB UNIGAS

Объем работ:

Разработка проекта
Строительство
Монтаж
Пусконаладочные работы

Мощность cуммарно:

30 МВт

Жилой комплекс «М-14»

Микрорайон М14, г. Казань

Проектное решение:

Встроенная котельная

Основное оборудование:

Котлы – BOSCH

Объем работ:

Разработка проектной документации
Строительство здания котельной
Поставка и монтаж основного оборудования
Разработка и внедрение Асу тП
Пусконаладочные работы

Мощность cуммарно:

40 МВт

Международный выставочный центр «Казань ЭКСПО»

ООО «Казань ЭКСПО» , г. Казань, 2019

Проектное решение:

Блочно-модульная котельная

Основное оборудование

Котлы – BOSCH
Горелки – CIB UNIGAS

Объем работ:

Поставка оборудования
Монтаж
Пусконаладочные работы
Техническое обслуживание

Мощность cуммарно:

25 МВт

Болгарская исламская академия

СК «Грань», г. Болгар, 2017

Проектное решение:

Встроенная котельная

Основное оборудование:

Котлы – Viessmann

Объем работ:

Поставка оборудования
Монтаж
Пусконаладочные работы
Техническое обслуживание

Мощность cуммарно:

5 МВт

Жилой комплекс «Арт Сити»

ООО «Строй Услуги», г. Казань, 2016

Проектное решение:

Встроенная котельная

Основное оборудование

Котлы – BOSCH
Горелки – CIB UNIGAS

Объем работ:

Разработка проектной документации
Реконструкция имеющихся производственных площадей
Поставка и монтаж основного оборудования
Разработка и внедрение Асу тП
Пусконаладочные работы

Мощность cуммарно:

42 МВт

Томинский ГОК, Челябинская область

АО «Томинский ГОК», Челябинская область, 2018

Проектное решение:

Блочно-модульная котельная

Основное оборудование:

Котлы – BOSCH
Горелки– CIB UNIGAS

Объем работ:

Строительство
Монтаж оборудования
Пусконаладочные работы

Мощность cуммарно:

18 МВт

Строительство 6 модульных котельных, г. Котовск

ООО «УСП Компьюлинк», г. Котовск, 2017

Проектное решение:

Блочно-модульная котельная

Основное оборудование:

Котлы – Viessmann
Горелки – DREIZLER

Объем работ:

Разработка проекта
Строительство и монтаж
Пусконаладочные работы
Техническое обслуживание

Мощность cуммарно:

89,6 МВт
